Системы контроля высева  устанавливаемые на сеялки пропашные  точного высева, имеют сходные конструкционные схемы и отличаются между собой количеством контролирующих устройств
(В зависимости от количества секций сошников) и конструкции кронштейнов для крепления датчиков.

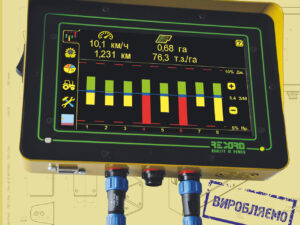

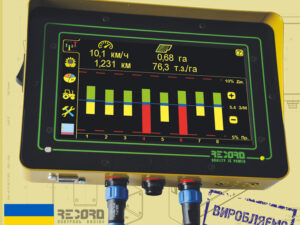

Панель oпeратора — это составная часть системы, выполняющая функции визуального и звукового контроля, а также настройки системы, которая устанавливается в кабине трактора.

Устройство ввода представляет собой коммутирующее устройство с несколькими разъемы, к которым подключены электрические линии от датчиков оборотов, бункера и тому подобное. Функционально, устройство ввода предназначен для обработки информации, поступающей с датчика скорости, датчиков высева и количества оборотов вентилятора, дозатора.

Датчик скорости устанавливается на промежуточном валу привода высевающих аппаратов сеялки.

Датчики высева устанавливаются на средней части сошника сеялки пропашной СПУ (УПС-6-8-12) или семяпроводов (сеялка «Вега-12»)

Датчики высева семян предназначены для регистрации семян, пролетает от высевающего аппарата сеялки к семенного ложа.

Принцип работы оптических датчиков высева заключается в ссылке светового сигнала и его улавливании. С появлением семян в рабочий зоне датчика — отраженный сигнал ослабляется, это изменение сигнала мгновенно улавливается и фиксируется датчиком.

После включения система начинает тестировать память, проверяет наличие связи с датчиками контроля и выполняет проверку чистоты линз оптических датчиков.

После тестирования, если система не обнаружила отклонений и неисправностей, она автоматически переходит на режим «высев», что отображается на экране высева панели оператора и ставит сеялку на контроль. Далее система контроля высева необходимо настроить на нужные параметры (норму высева, культуру, номер поля и другие), после чего агрегат может начинать выполнять процесс сева.

В процессе работы поток семян, транспортируется по семяпроводов, проходя через датчик, прерывает его сигнал, мгновенно фиксируется системой и передается на панель оператора. Система собирает информацию со всех датчиков, обрабатывает ее и выдает на экран. В случае возникновения нештатной ситуации система выдает визуальное аварийное сообщение и включает звуковой сигнал. Таким образом, система контроля помогает механизатору следить за основными параметрами работы сеялки и быстро реагировать на аварийные ситуации.

Качество и надежность работы систем контроля  установленые на сеялки «УПС-8» и «Вега-12», была оценена во время стендовых и полевых испытаний.
